當前位置: 首頁 > 產品中心>明火煤在線監控系統明火煤在線監測控制系統

明火煤在線監測控制系統

來源：http://rangkui.cn/ 日期：2020-07-01 發布人：admin

一、設計標準
      明火煤監測裝置的設計根據最新發布的國家標準《火力發電廠與變電站設計防火規范GB50229-2006》中有關輸煤帶式輸送機系統“明火煤”監測裝置的要求，在保證監測靈敏、準確、報警及時、避免誤操作的前提下，充分考慮火li發電廠的運行和安全生產對于可靠性、操作維護方便等方面的要求。

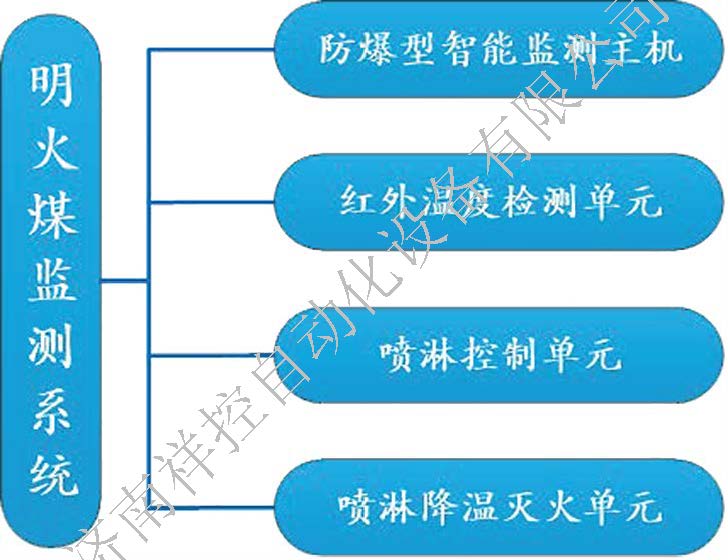

二、系統構成
      我司設計的XKCON祥控明火煤監測控制系統主要包括紅外探測裝置、噴淋滅火裝置和明火煤主控機三個部分。
二、系統介紹
      XKCON祥控明火煤監控系統是一種溫度監控防滅火系統，以輸煤皮帶為基準面，紅外測溫儀和噴淋裝置安裝在輸煤皮帶的正上方，噴淋裝置在運行方向紅外測溫儀的下游； 八個紅外探頭，十二至十四個噴淋頭，可以覆蓋到整個皮帶厚度，進行二十四小時不間斷監控；同時將數據同步上傳到上位機中，形成歷史紀錄及實時記錄，便于查看分析。


（1）紅外測溫單元：監測輸煤皮帶上煤炭溫度，如發現明火或熱斑，向系統主機發送報警信號；將實時溫度數據傳至后臺上位機系統。
       紅外探測裝置由4個紅外探測器組成，每2個為一組，分別通過兩根支架安裝于帶式輸送機的上方一米左右的地方。每根支架上安裝2個紅外探測器，構成兩條條通道，各組信號之間相互驗證，以提高探測器的靈敏度。當4個紅外探測器中有探測器監測到異常溫度時，系統發出動作指令。
      紅外測溫儀既可以對燃燒的明火做出響應，也可對位于表面以下的 “熱斑”做出響應。當面積為 250mm×250mm、溫度為≥50℃的煤，以≤6m/s 的速度通過探測器的探測區域時，探測器會及時發現。
（3）噴淋控制單元：根據主控柜輸出信號控制噴淋水的打開與關閉。
      噴淋滅火裝置主要包括24個噴淋頭，管路系統，水流分配系統、控制閥、和余水清理等部分。噴淋滅火裝置受主控機 的程序控制。
具體流程如下：
       當紅外探測感應單元檢測到火情報警后，紅外探測控制器發出信號給明火煤監測主控機，主控機根據設定好的程序發出噴淋控制指令，通過電磁閥來驅動噴淋裝置對高溫煤炭進行噴淋。
       系統響應時間小于0.1秒，若當前皮帶以 6m/s 的速度運轉，則位于紅外探測裝置下方5~7 米處的噴淋開始噴水時，被系統監測到的溫度異常的煤塊正好經過噴淋頭的正下方。
       24個噴淋頭均采用矩形霧炬噴頭，分成4組，每組3個以0.25米的間距均勻排成一排，組成噴淋陣列，組間間距推薦0.5米，完整覆蓋輸煤傳送帶所需噴淋的區域，覆蓋區域大于10m²。
       噴淋滅火及降溫單元：在皮帶上方安裝噴淋裝置，當溫度發生異常時啟動噴淋裝置形成水幕，用千撲滅明火或降低煤炭溫度。

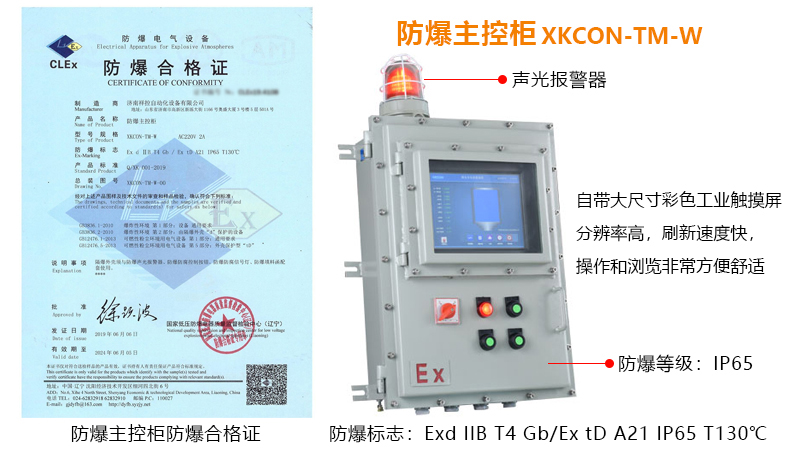

（3）防爆型智能控制主機：防爆主控柜接收紅外探測單元的報警信號、控制噴淋系統的開啟和關閉，輸出聲光報警；將紅外溫度及報警狀態實時傳輸?shù)缴衔粰C(jī)。
       主機實時獲取紅外探測器獲取的溫度信號，根據設定的報警溫度閾值，進行綜合判斷，發出相應的正確指令，遇到高溫情況，既可以控制現場聲光報警器發出報警，又可以控制噴淋滅火裝置進行噴水。
       當皮帶上煤炭溫度超過系統預設的預報警溫度閾值時，由明火煤監測主控機發出指令控制噴淋電磁閥動作，由噴淋頭噴出消防水，實現滅火降溫的目的；同時輸煤皮帶現場發出報警提示，提醒現場工作人員和監控人員當前輸煤皮帶上存在安全隱患。當安全隱患解除后，系統自動關閉報警提示。
